Descrizione Contatori

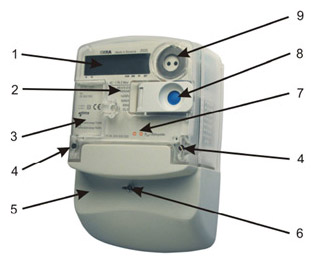

Contatore Monofase ME371
| 1. Display a LCD |
6. Viti di fissaggio della copertura della morsettiera |
| 2. Dati tecnici |
7. LED di impulso |
| 3. Dati comuni |
8. Pulsanti SCROLL (blu) e RESET (arancione) |
| 4. Viti chiusura custodia |
9. Interfaccia IR |
| 5. Copertura della morsettiera |
|
Contatore trifase MT372
| 1. Display a LCD |
8. Copertura morsettiera |
| 2. Dati tecnici |
9. Numero progetto |
| 3. Dati comuni |
10. BAR-Code contatore |
| 4. Legenda dei registri presenti |
11. LED di impulso |
| 5. Viti chiusura custodia |
12. Dati Tecnici specifici |
| 6. Numero di serie |
13. Pulsanti SCROLL (blu) e RESET (arancione) |
| 7. Viti di fissaggio della copertura della morsettiera |
|
Elenco dei registri
I contatori elettronici offrono oltre i servizi di tele lettura e tele gestione anche di registrare il consumo di energia in diversi tariffe. Questa funzione dipende dalle tariffe definite dal fornitore di energia elettrica e/o dalle tariffe definite dall’Autorità per l’Energia Elettrica e il Gas.
L'energia consumata come anche la potenza massima prevelata vengono memorizzati in diversi registri. Il registro 1.8.0 per esempio, contiene l'energia consumata in un certo periodo.
| CODICE |
Descrizione dei dati |
| 0.0.0 |
Matricola |
| C.1.0 |
Numero del produttore |
| 0.9.1 |
Ora |
| 0.9.2 |
Data |
| 1.8.0 |
Totale energia attiva consumata (importata) (A+) |
| 1.8.1 |
Totale energia attiva consumata (importata) nella 1a tariffa (T1) |
| 1.8.2 |
Totale energia attiva consumata (importata) nella 2a. tariffa (T2) |
| 1.8.3 |
Totale energia attiva consumata (importata) nella 3a. tariffa (T3) |
| 1.8.4 |
Totale energia attiva consumata (importata) nella 3a. tariffa (T4) |
| 2.8.0 |
Totale energia attiva prodotta (esportata) (A-) |
| 1.6.0 |
Massima potenza richiesta totale |
| 1.6.1 |
Potenza massima prelevata nella 1a. tariffa (T1) |
| 1.6.2 |
A+ Potenza massima prelevata nella 2a. tariffa (T2) |
| 1.6.3 |
A+ Potenza massima prelevata nella 3a. tariffa (T3) |
| 1.6.4 |
A+ Potenza massima prelevata nella 3a. tariffa (T4) |
| 21.7.0 |
A+ potenza istantanea della fase R (W) |
| 41.7.0 |
A+ potenza istantanea della fase S (W) |
| 61.7.0 |
A+ potenza istantanea della fase T (W) |
I registri elencati nella tabella di cui sopra contengono solo un estratto dei registri che possono essere presente sui contatori elettronici.
A secondo del contratto e della tariffa l'energia elettrica può essere registrata in diversi registri nell'arco del giorno.
Display del contatore
Sul display a LCD del contatore e premendo il pulsante blu (Scroll) può vedere e controllare diversi dati sul contatore.
Normalmente il contatore mostra i diversivalori registrati in una sequenza automatica (cambio automatico tra i diversi valori). Quando sul display vengono visualizzati i dati nella sequenza automatica, l'utente deve premere il tasto blu e sul display del contatore gli apparirà il test del display con tutti i suoi segmenti accesi. Se l'utente preme il tasto blu ancora una volta entra nella visualizzazione manuale dei dati, ogni successiva pressione sul tasto blu gli permetterà di visionare il dato successivo dalla sequenza manuale dei dati.
Esempi delle videate di cui sopra sul display del contatore:
| LCD test (solo in sequenza Manuale) |
0.9.1 - Ora 07:32:55
(ore, minuti, secondi)
Formato: hh:mm:ss |
0.9.2
Data = 3 luglio 2008 (anno, mese giorno) Formato: yy-mm-dd |
1.8.0
Energia attiva importata (A+), totale 26 kWh |
1.8.1
Energia attiva consumata (A+), tariffa T1 = 26 kWh |
1.8.2
Energia attiva consumata (A+), tariffa T2 |
1.8.3
Energia attiva consumata (A+), tariffa T3 |
1.6.0
A+ massima potenza richiesta Totale = 3.0kW |
1.6.1
Potenza massima richiesta nella 1a. tariffa (T1) = 3.0kW |
1.6.2
Potenza massima richiesta nella 2a. tariffa (T2) |
1.6.3
Potenza massima richiesta nella 3a. tariffa (T3) |
21.7.0
A+ potenza istantanea della fase R (W) |
41.7.0
A+ potenza istantanea della fase S (W) |
61.7.0
A+ potenza istantanea della fase T (W) = 3972 W |
Limitazione della potenza prelevata
In base al contratto stipulato con l’utente e le disposizioni dell’Autorità per l’Energia Elettrica e il Gas i contatori elettronici sono dotati con la funzione di limitazione della potenza nel caso di superamento dei valori contrattuali.
Questa funztione interrompe la fornitura di energia elettrica nel caso la potenza contrattuale viene superata per un certo periodo con l'azionamento dell'interuttore installato sotto il contatore (vedasi immagine sotto).
Immagine.: Contatore elettronico monofase ME371 con interruttore per la limitazione di potenza
| 1. Display LCD |
| 2. Pulsante "Scroll" (blu) |
| 3. LED di impulso |
| 4. Interruttore automatico |
Immagine.: elettronico monofase MT371 con interruttore per la limitazione di potenza
| 1. Custodia contatore |
| 2. Display LCD |
| 3. Pulsante "Scroll" (blu) |
| 4. LED di impulso |
| 5. Copertura morsettiera |
| 6. Interruttore automatico |
